Гидравлические фильтры
| № | Изображение | Наименование | ОЕМ | Размеры фильтра | Применяемость | Аналоги | Статус поставки |
|---|---|---|---|---|---|---|---|

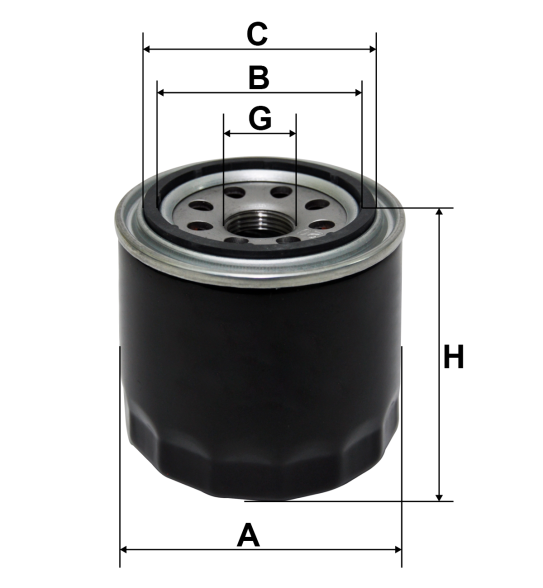

| 1 |  | NF1509 в разработке |  A) Внешний диаметр 193 мм B) Внутренний диаметр уплотнительного кольца 118 мм C) Внешний диаметр уплотнительного кольца 100 мм G) Размер резьбы M90x2-6H H) Высота 193 мм | в разработке | |||
| 2 |  | NF1516 в разработке | A) Внешний диаметр 128 мм G) Размер резьбы G 1 1/4 H) Высота 226 мм | в разработке | |||
| 3 |  | NF1534 в разработке | A) Внешний диаметр 136 мм B) Внутренний диаметр уплотнительного кольца 110 мм C) Внешний диаметр уплотнительного кольца 97 мм G) Размер резьбы M36x1.5 H) Высота 311 мм | в разработке | |||
| 4 |  | NF1614 в наличии | A) Внешний диаметр 97 мм B) Внутренний диаметр уплотнительного кольца 61,5 мм C) Внешний диаметр уплотнительного кольца 71,5 мм G) Размер резьбы G3/4" H) Высота 139 мм | в наличии | |||
| 5 |  | NF1706 в наличии |  A) Внешний диаметр вверху 95 мм B) Внутренний диаметр вверху 43 мм C) Внутренний диаметр внизу 43 мм D) Внешний диаметр внизу 95 мм H) Высота 200 мм | в наличии | |||
| 6 |  | NF1706K в наличии | A) Внешний диаметр вверху 95 мм B) Внутренний диаметр вверху 43 мм C) Внутренний диаметр внизу 43 мм D) Внешний диаметр внизу 95 мм H) Высота 200 мм | в наличии | |||
| 7 |  | NF1716 в наличии | A) Внешний диаметр вверху 110 мм B) Внутренний диаметр вверху 33 мм C) Внутренний диаметр внизу 33 мм D) Внешний диаметр внизу 110 мм H) Высота 200 мм | в наличии | |||
| 8 |  | NF1716K в наличии | A) Внешний диаметр вверху 110 мм B) Внутренний диаметр вверху 33 мм C) Внутренний диаметр внизу 33 мм D) Внешний диаметр внизу 110 мм H) Высота 200 мм | в наличии | |||
| 9 |  | NF1735 в наличии | A) Внешний диаметр вверху 150 мм B) Внутренний диаметр вверху 110 мм C) Внутренний диаметр внизу 110 мм D) Внешний диаметр внизу 150 мм H) Высота 300 мм | в наличии | |||
| 10 |  | NF1739 в наличии | A) Внешний диаметр вверху 150 мм B) Внутренний диаметр вверху 110 мм C) Внутренний диаметр внизу 110 мм D) Внешний диаметр внизу 150 мм H) Высота 452 мм | в наличии | |||
| 11 |  | NF1753 в наличии | A) Внешний диаметр вверху 60 мм B) Внутренний диаметр вверху 24 мм D) Внешний диаметр внизу 60 мм H) Высота 100 мм | в наличии | |||
| 12 |  | NF1754 в наличии | A) Внешний диаметр вверху 60 мм B) Внутренний диаметр вверху 24 мм D) Внешний диаметр внизу 60 мм H) Высота 100 мм | в наличии | |||
| 13 |  | NF1764 в наличии | A) Внешний диаметр вверху 95 мм B) Внутренний диаметр вверху 43 мм D) Внешний диаметр внизу 95 мм H) Высота 200 мм | в наличии | |||
| 14 |  | NF1765 в наличии | A) Внешний диаметр вверху 95 мм B) Внутренний диаметр вверху 43 мм D) Внешний диаметр внизу 95 мм H) Высота 200 мм | в наличии | |||
| 15 |  | NF1766 в наличии | A) Внешний диаметр вверху 95 мм B) Внутренний диаметр вверху 43 мм D) Внешний диаметр внизу 95 мм H) Высота 200 мм | в наличии | |||
| 16 |  | NF1768 в наличии | A) Внешний диаметр вверху 95 мм B) Внутренний диаметр вверху 43 мм D) Внешний диаметр внизу 95 мм H) Высота 200 мм | в наличии | |||
| 17 |  | NF1775 в наличии | A) Внешний диаметр вверху 125 мм B) Внутренний диаметр вверху 85 мм C) Внутренний диаметр внизу 85 мм D) Внешний диаметр внизу 125 мм H) Высота 292 мм | в наличии | |||
| 18 |  | NF1794 в наличии | A) Внешний диаметр вверху 95 мм B) Внутренний диаметр вверху 43 мм D) Внешний диаметр внизу 95 мм H) Высота 200 мм | в наличии | |||
| 19 |  | NF17941 в наличии | A) Внешний диаметр вверху 95 мм B) Внутренний диаметр вверху 43 мм C) Внутренний диаметр внизу 43 мм D) Внешний диаметр внизу 95 мм H) Высота 200 мм | в наличии | |||
| 20 |  | NF1795 в наличии |  A) Внешний диаметр вверху 256 мм B) Внутренний диаметр вверху 160 мм C) Внутренний диаметр внизу 160 мм D) Внешний диаметр внизу 256 мм H) Высота 399 мм | в наличии |
Общие сведения
Гидравлические фильтры – это устройства, предназначенные для очистки гидравлических систем от загрязнений, таких как частицы пыли, металлические стружки, вода и другие примеси. Эти фильтры играют ключевую роль в обеспечении надежной и эффективной работы гидравлического оборудования, повышая срок службы компонентов и снижая вероятность неисправностей. В данном описании мы рассмотрим конструкцию, принцип работы и области применения гидравлических фильтров.
Конструкция гидравлических фильтров
Гидравлические фильтры состоят из нескольких основных компонентов:
- Корпус фильтра: Корпус, как правило, изготовлен из прочных и коррозионно-устойчивых материалов, таких как нержавеющая сталь или алюминий, чтобы выдерживать высокие давления и условия эксплуатации.
- Фильтрующие элементы: Это основной компонент гидравлического фильтра, который отвечает за задержание загрязнений. Эти элементы могут быть выполнены из различных материалов, включая стекловолокно, бумагу, металл или синтетические волокна, и могут иметь разные уровни фильтрации, обеспечивая задержание частиц различного размера.
- Вход и выход: Гидравлическая жидкость поступает через входное соединение и фильтруется перед тем, как выйти через выходное соединение. Эти соединения могут быть выполнены в различных вариантах, в зависимости от требований системы.
- Система пропуска давления: Некоторые гидравлические фильтры оснащены системой сброса давления или индикаторами, которые сигнализируют о необходимости замены фильтрующего элемента, когда уровень загрязненности становится критическим.
Принцип работы
- Принцип работы гидравлических фильтров можно описать следующими шагами:
- Подача жидкости: Загрязненная гидравлическая жидкость поступает в фильтр под давлением, создаваемым насосом системы.
- Фильтрация: Проходя через фильтрующий элемент, жидкость очищается от твердых частиц. Загрязнения задерживаются на поверхности фильтрующего элемента или поглощаются в его структуру, в зависимости от типа фильтра и материала.
- Очистка: Очищенная гидравлическая жидкость выходит через выходное соединение и подается обратно в систему для обеспечения ее функционирования.
Области применения
- Гидравлические фильтры находят широкое применение в различных отраслях и сферах деятельности:
- Строительство и горнодобывающая промышленность: Эти фильтры используются в экскаваторах, бульдозерах и другой тяжелой технике, где гарантируется защита гидравлических систем от загрязнений.
- Автомобильная промышленность: В грузовиках и различных типах специализированной техники гидравлические фильтры помогают поддерживать работу трансмиссий и других систем.
- Нефтегазовая отрасль: В буровых установках и очистных сооружениях гидравлические фильтры используются для защиты оборудования от загрязнений.
- Промышленность: Гидравлические фильтры критически важны в производственных процессах, где используются гидравлические прессы и другие машинные инструменты, обеспечивая чистоту рабочей жидкости.
Заключение
Гидравлические фильтры играют важную роль в сохранении работоспособности и надежности гидравлических систем. Они защищают оборудование от износа и повреждений, вызванных загрязнениями, что в конечном счете повышает эффективность и срок службы всей гидравлической системы. Правильный выбор и регулярная замена фильтров являются критически важными для поддержания надежной работы оборудования.
